Zestaw przyłączeniowy pod zlew WaterQL z filtrem wstępnym

Zestaw przyłączeniowy pod zlew WaterQL z filtrem wstępnym

Zestaw przyłączeniowy pod zlew WaterQL to komplet elementów potrzebnych do podłączenia ekspresu do wody bezpośrednio do instalacji wodnej pod zlewem, bez konieczności stosowania zewnętrznych zbiorników czy butli. W skład zestawu wchodzi również filtr wstępny (sediment filter), który wychwytuje zanieczyszczenia mechaniczne z instalacji (piasek, osady), dodatkowo chroniąc urządzenie i układ filtracji.

Przeznaczenie

• Do podłączenia ekspresów / dystrybutorów wody WaterQL do instalacji wodociągowej pod zlewem.
• Umożliwia zasilanie urządzenia wodą z sieci oraz podłączenie odpływu do kanalizacji.
• Filtr wstępny zabezpiecza ekspres przed zanieczyszczeniami z instalacji wodnej.
• Idealny do montażu w kuchniach domowych, biurach i małych punktach gastronomicznych.

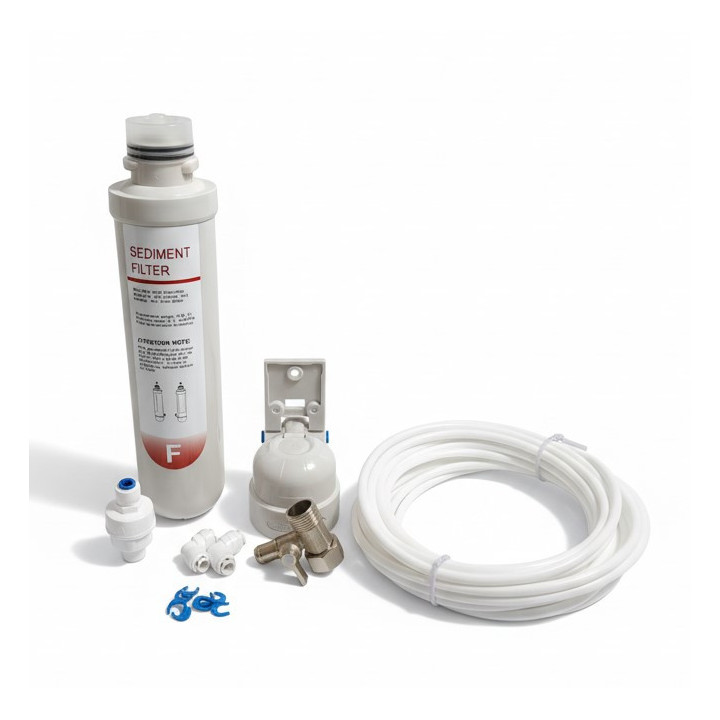

Zakres dostawy

• Wąż przyłączeniowy (ok. 8 m) – do doprowadzenia wody z instalacji do urządzenia.
• Zaworek T 1/2"x1/2"x1/4" – do wpięcia w istniejącą instalację pod zlewem bez jej przerabiania.
• Obejma odpływowa na syfon – do bezpiecznego odprowadzenia wody do kanalizacji.
• 2 × kolanko przyłączeniowe – ułatwia prowadzenie węża i podłączenie do urządzenia w ograniczonej przestrzeni.
• 1 × zawór zwrotny – zabezpiecza przed cofaniem się wody z instalacji do urządzenia.
• Filtr wstępny (sediment filter) – montowany na doprowadzeniu wody, zatrzymuje cząstki mechaniczne i osady.

Funkcje i korzyści

• Umożliwia stałe zasilanie ekspresu WaterQL wodą z sieci wodociągowej, bez konieczności ręcznego dolewania.
• Pozwala na estetyczne poprowadzenie węży i ukrycie instalacji w szafce pod zlewem.
• Zawór zwrotny i odpowiednie złączki zwiększają bezpieczeństwo instalacji i chronią przed cofaniem się wody.
• Filtr wstępny chroni urządzenie przed piaskiem, rdzą i osadami, co wpływa na wydłużenie żywotności układu filtracji i elementów hydraulicznych.
• Zestaw jest przygotowany tak, aby montaż był możliwy bez specjalistycznych narzędzi – wystarczają podstawowe umiejętności hydrauliczne.

Informacje montażowe

• Przed montażem należy wyłączyć dopływ wody i sprawdzić stan istniejącej instalacji pod zlewem.
• Zaworek T montuje się na przewodzie doprowadzającym zimną wodę do baterii zlewozmywakowej, następnie podłącza się wąż przyłączeniowy prowadzący do filtra wstępnego i dalej do urządzenia.
• Filtr wstępny montuje się w ciągu przewodu doprowadzającego wodę do ekspresu, zgodnie z kierunkiem przepływu zaznaczonym na obudowie filtra.
• Obejma odpływowa zakładana jest na rurze odpływowej / syfonie zlewu, umożliwiając podłączenie przewodu odpływowego z ekspresu.
• Po zakończeniu montażu zaleca się próbne uruchomienie instalacji i sprawdzenie szczelności wszystkich połączeń oraz poprawnej pracy filtra wstępnego.
